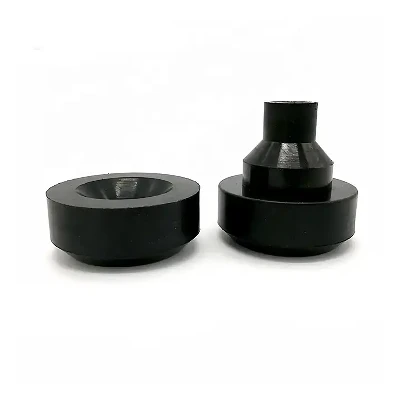

Bague en caoutchouc cannelée sur mesure – Géométries internes moulées avec précision
Dans les assemblages mécaniques avancés, une douille cylindrique standard avec un simple trou rond est souvent insuffisante pour transmettre le couple ou empêcher le glissement en rotation. UNbague en caoutchouc canneléeest un isolateur élastomère à paroi épaisse hautement spécialisé-conçu avec un profil interne complexe-tel qu'un trou en forme d'étoile-cannelé ou conique. Lorsqu'elles sont glissées sur un arbre métallique cannelé assorti, les dents internes en caoutchouc s'emboîtent parfaitement avec l'engrenage métallique. Cette conception permet à la bague de transmettre un couple de rotation tout en agissant simultanément comme un amortisseur massif, amortissant les vibrations de torsion, s'adaptant à de légers désalignements de l'arbre et éliminant les claquements métalliques durs - sur -. Il s'agit de la solution antivibratoire ultime-pour les colonnes de direction, les accouplements d'entraînement flexibles et les joints de pivotement robustes-.
Chez Best Seal, nous sommes un fabricant OEM B2B de premier plan spécialisé danspersonnalisation extrême des bagues en caoutchouc. Opérant depuis notreInstallation certifiée ISO et TÜV, nous excellons là où d’autres usines échouent : le moulage de précision de géométries internes complexes. La création d'un trou intérieur parfait en forme de cannelure ou d'étoile- nécessite un usinage CNC impeccable des broches centrales du moule et un contrôle strict du taux de retrait du caoutchouc pendant la vulcanisation. Nous personnalisons-des élastomères durables tels que le polyuréthane à couple élevé (PU), le NBR résistant à l'huile et le caoutchouc naturel à fatigue élevée (NR) pour garantir que les cannelures internes ne se décapent pas ou ne se cisaillent pas sous de lourdes charges. Que vous ayez besoin d'un trou en étoile à 6 branches, d'une cannelure en développante ou d'une ouverture conique fortement effilée, nous concevons le profil exact pour s'adapter parfaitement à votre quincaillerie métallique. Toutes les bagues personnalisées sont validées sous notreProtocole de qualité strict AQL 0,25/0,40, entièrementQualité gérée selon les normes IATF 16949. Les prototypes du premier-article avec des profils internes personnalisés sont livrés en seulement12-15 jours.
Personnalisation OEM : ingénierie de l’alésage intérieur
Le diamètre intérieur (ID) d'une bague dicte sa fonction mécanique. Nous proposons une personnalisation illimitée de l'alésage interne pour résoudre vos défis d'assemblage spécifiques :
⚙️ Trous cannelés/étoiles-en forme
Conçu pour s'accoupler avec des arbres de transmission cannelés. Les dents internes en caoutchouc agrippent solidement l'arbre, empêchant la rotation libre tout en permettant au corps extérieur à paroi épaisse d'absorber les chocs de torsion violents lors du démarrage du moteur ou des changements de vitesse.
📐 Ouvertures coniques / coniques
Un alésage intérieur conique est idéal pour les applications-ajustées à la presse. Au fur et à mesure que la bague est forcée sur une goupille métallique conique correspondante, le caoutchouc se comprime progressivement, créant un joint de coin à centrage automatique et ultra étanche qui élimine toute pente mécanique.
⏹️ Profils carrés, hexagonaux et clavette
Nous pouvons mouler des trous carrés précis, des trous hexagonaux ou des fentes à rainure unique-dans la bague. Ceux-ci sont utilisés strictement à des fins d'anti-rotation, garantissant que la bague reste verrouillée dans une orientation spécifique par rapport au boulon de montage.
Ingénierie des élastomères pour les applications-à couple élevé
Lorsque les cannelures internes transmettent le couple, les dents en caoutchouc sont soumises à d'immenses forces de cisaillement. La sélection du bon élastomère-à haute durabilité est essentielle pour éviter que les cannelures ne se détachent :
| Choix du matériau | Profil de performances dynamique | Meilleur environnement d'application |
|---|---|---|
| Polyuréthane (PU) | Résistance maximale au cisaillement.Résistance exceptionnelle à l’abrasion et à la déchirure. Le PU moulé peut être rendu extrêmement dur (jusqu'à 95 Shore A ou Shore D), garantissant que les cannelures internes ne se dénudent jamais sous un couple massif. | Accouplements de machines lourdes, bagues de colonne de direction de sport automobile, robotique industrielle à charge élevée. |
| Caoutchouc naturel (NR) | Durée de vie maximale en fatigue.Hystérésis inférieure à celle du PU, ce qui signifie qu'il fléchit des millions de fois sans générer de chaleur interne. Les cannelures finiront par s'user plus rapidement que le PU sous couple pur, mais l'isolation globale des vibrations est supérieure. | Composants de châssis automobile, supports de tamis vibrant, applications générales de suspension. |
| NBR (caoutchouc nitrile) | Immunité aux huiles et aux graisses.Résistance à la déchirure modérée combinée à une excellente résistance aux lubrifiants à base de pétrole-. | Cannelures internes de la boîte de vitesses, accouplements de pompe hydraulique, tout environnement avec des éclaboussures d'huile constantes. |
| EPDM | Immunité aux intempéries et aux UV.Excellent pour une exposition extérieure, mais résistance à la déchirure inférieure à celle du NR ou du PU. Non recommandé pour les cannelures-à couple élevé. | Blocs de montage statiques extérieurs, isolateurs de vibrations coniques CVC, environnements non-pétroliers. |
Noyau de précision-Usinage des broches et IATF 16949
Le secret d'un trou intérieur parfaitement cannelé ou en forme d'étoile- réside dans la tige centrale en acier du moule. Nous utilisons l'usinage CNC sur 5-axes et l'usinage par électroérosion (EDM) pour créer des broches à noyau en acier impeccables qui reflètent parfaitement votre profil interne requis. Nous calculons rigoureusement le taux de retrait spécifique du composé élastomère choisi, garantissant que lorsque le caoutchouc chaud refroidit, le trou cannelé se rétrécit à la tolérance exacte, au niveau du micron, requise pour serrer fermement votre tige métallique. Toutes les bagues moulées sur mesure sont validées sous notreProtocole de qualité strict AQL 0,25/0,40, entièrementQualité gérée selon les normes IATF 16949pour la sécurité automobile.
Applications industrielles et automobiles
★┊ Transmission de puissance, systèmes de direction et machines personnalisées
Nos profils internes hautement personnalisés résolvent des défis d’intégration mécanique complexes :
- ◌ Coupleurs de colonne de direction :Des bagues cannelées en PU relient l'arbre du volant à la crémaillère de direction, transmettant une entrée de rotation précise tout en absorbant les retours agressifs des nids-de-poule.
- ◌ Accouplements d'entraînement flexibles :Inserts en caoutchouc en forme d'étoile- placés entre deux mâchoires métalliques pour transmettre la puissance dans les pompes et compresseurs industriels, agissant comme une pièce d'usure sacrificielle pour économiser des composants métalliques coûteux.
- ◌ Supports de barre de torsion :Bagues à paroi épaisse-avec profils intérieurs hexagonaux ou cannelés utilisées pour ancrer les systèmes de suspension à barre de torsion dans les camions lourds-et les véhicules blindés.
- ◌ Aliments vibrants :Douilles à trous coniques personnalisés-utilisées comme supports à ressort-accordables pour isoler les vibrations-à haute fréquence dans les machines de tri industrielles.
Ingénierie inverse de votre profil personnalisé
Beaucoup de nos clients OEM ont besoin de bagues cannelées de remplacement pour les machines existantes sur lesquelles les fichiers CAO d'origine n'existent plus. Nous proposons un service de rétro-ingénierie-transparent.
| Service OEM | Comment nous l'exécutons |
|---|---|
| Réplication d'échantillon physique | Envoyez-nous la bague en caoutchouc-usée ou l'arbre métallique cannelé. Nous utiliserons des scanners optiques 3D haute résolution pour cartographier la géométrie exacte de la cannelure (pas, profondeur, angle) et concevoir un moule en caoutchouc parfaitement adapté. |
| Réglage de la dureté (duromètre) | Si vos bagues cannelées actuelles se déchirent trop rapidement, nous pouvons reproduire la forme exacte mais la mouler dans un matériau beaucoup plus résistant (comme le polyuréthane 90 Shore A) pour augmenter de façon exponentielle la durée de vie. |
| Caoutchouc-à-Cannelures métalliques | Pour une transmission de couple optimale, nous pouvons mouler le caoutchouc sur un manchon métallique cannelé intérieurement (créant un bloc silencieux collé). La cannelure métallique s'engage parfaitement dans l'arbre, tandis que le corps extérieur en caoutchouc absorbe les chocs. |
Conformité et gestion de la qualité
Déclaration d'usine OEM du meilleur joint :1. Nous sommes une usine certifiée ISO et TUV.2. Nous sommes spécialisés dans l'industrie du caoutchouc depuis plus de 20 ans.3. Tous nos produits peuvent être conformes aux normes RoHS, REACH et UL.4. Qualité gérée selon les normes automobiles IATF 16949.5. Normes strictes AQL 0,25/0,40 pour la précision dimensionnelle.
FAQ sur les bagues en caoutchouc cannelées
❓ Les cannelures internes en caoutchouc vont-elles se dénuder ou se déchirer sous un couple important ?
S'ils sont fabriqués avec du caoutchouc souple standard (comme l'EPDM 50 Shore A), oui, ils seront probablement cisaillés sous une forte charge de rotation. C'est pourquoi nous recommandons fortement de spécifier du polyuréthane à haute dureté (80-95 Shore A) ou du caoutchouc naturel spécifiquement renforcé pour les applications cannelées. Le PU a une résistance à la déchirure massive et agit presque comme un plastique rigide, garantissant que les cannelures restent intactes tout en offrant un amortissement critique des vibrations.
❓ Pourquoi l'outillage est-il plus cher pour un trou cannelé que pour un trou rond ?
Un moule pour un trou rond standard utilise une simple tige en acier lisse au centre de la cavité du moule. Pour créer une cannelure interne, nous devons-usiner CNC et câbler-EDM une broche à noyau en acier complexe en forme d'engrenage-. De plus, l'extraction d'une pièce en caoutchouc durci d'une goupille cannelée nécessite une ingénierie de démoulage minutieuse pour éviter de déchirer les dents en caoutchouc fraîches pendant le démoulage.
❓ Pouvez-vous fabriquer une bague avec un diamètre extérieur (OD) conique et un diamètre intérieur (ID) cannelé ?
Absolument. Il s'agit d'une exigence courante pour les moyeux d'entraînement-ajustés à la presse. Nous pouvons mouler n'importe quelle combinaison de géométrie externe (conique, à bride, rainurée) avec n'importe quelle géométrie interne (cannelée, en forme d'étoile-, hexagonale) au sein du même outil sur mesure.
