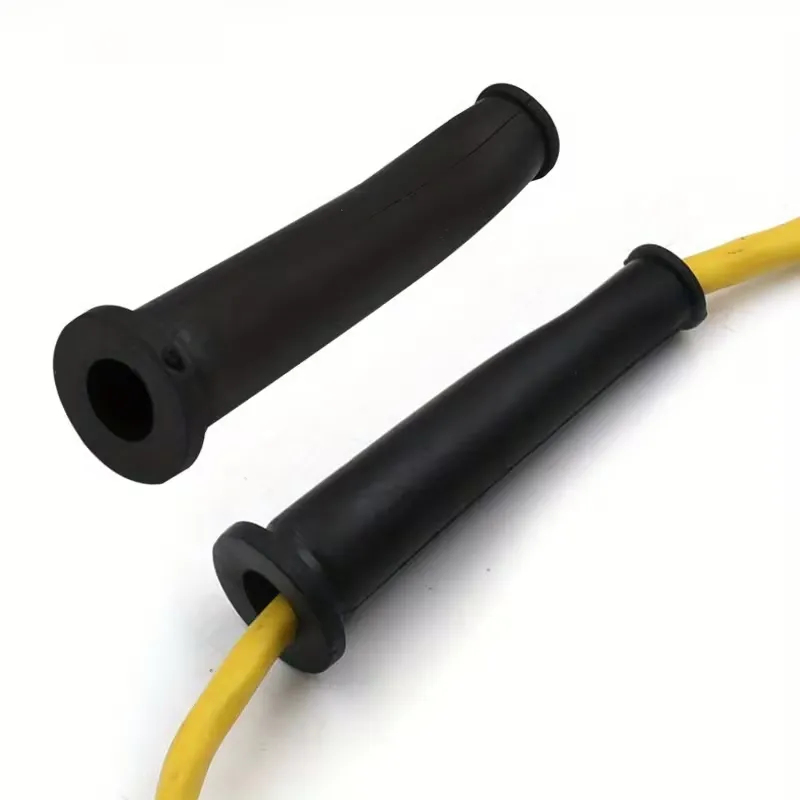

Manchon de protection de fil en caoutchouc – Gaines anti-traction incurvées et manchons de câble

Dans les machines à fortes vibrations, les panneaux électriques et le routage des faisceaux automobiles, les sorties de câbles traversant des barrières en tôle sont très vulnérables aux contraintes mécaniques localisées. Une traction latérale continue, une tension de flexion et un frottement contre les ports du panneau peuvent dégrader les câbles standard, entraînant des courts-circuits ou des temps d'arrêt des équipements. UNManchon de protection de fil en caoutchouc(également appelé unbotte anti-traction pour câbleougaine de protection de fil) est spécialement conçu pour protéger les entrées de fils, empêcher les flexions brutales, absorber les chocs mécaniques et isoler les conducteurs électriques de l'usure externe.

Nos manchons de protection personnalisés présentent une géométrie de « trompette fine » hautement spécialisée. Moulé avec de l'EPDM, du silicone ou du NBR au fini mat-de première qualité dans notreInstallation certifiée ISO et TÜV, cette conception intègre une base à bride évasée à grande ouverture-pour un ajustement ou un ancrage sécurisé-, un corps cylindrique légèrement incurvé conçu pour diriger les chemins d'acheminement des câbles et un dessus de sortie de fil étroit-avec un rebord d'étanchéité surélevé. Conçu en conformité avec les protocolesaligné sur les normes IATF 16949et vérifié sous unProtocole de qualité strict AQL 0,25/0,40, ces manchons assurent un ajustement parfait et une résistance extrême à la déchirure dans tous les environnements industriels.

Rubber Wire Protection Sleeve Flanged Cable Protection Boot

✵ ˚ : · ✬ Ingénierie de base et caractéristiques structurelles ✬ · : ˚ ✶

Pourquoi les ingénieurs système et les concepteurs d'équipements choisissent nos bottes spécialisées à manches incurvées :

📐 Soulagement de la tension en trompette mince

Le corps principal légèrement incurvé (5 à 6 fois la longueur de son diamètre) agit comme un guide flexible, répartissant doucement la contrainte de flexion du câble sur un rayon plus large pour éliminer la fatigue du câblage.

🧪 Premium Mat-Finition Élastomères

Moulé en caoutchouc mat à haute-allongement et non-réfléchissant. Excellente stabilité à l'ozone EPDM pour les pare-feu de véhicules et capacité thermique supérieure du silicone VMQ pour une proximité thermique élevée.

🔒 Ancrage à bride sécurisé

La bride inférieure évasée fixe fermement le coffre aux entrées du châssis, tandis que le collier supérieur étroit épouse étroitement les fils sortants pour bloquer la poussière, l'humidité et les éclaboussures de la route.

Tableau des tailles standard des manchons de protection en fil de caoutchouc

Vous trouverez ci-dessous une liste des dimensions des manchons de protection incurvés fréquemment spécifiées. Nous proposons une composition personnalisée complète et un dimensionnement personnalisé pour correspondre exactement à vos faisceaux de câbles CAO :

Numéro de pièce	ID de grande ouverture (A)	ID de petite ouverture (B)	Longueur des manches (C)	Angle de courbure (D)	Épaisseur de paroi (E)
BS-WPS-012	12,0 millimètres	4,0 millimètres	60,0 millimètres	15 degrés	1,5 mm
BS-WPS-015	15,0 millimètres	5,0 millimètres	75,0 millimètres	15 degrés	1,8 mm
BS-WPS-018	18,0 millimètres	6,0 millimètres	90,0 millimètres	30 degrés	1,8 mm
BS-WPS-022	22,0 millimètres	8,0 millimètres	110,0 millimètres	30 degrés	2,0 mm
BS-WPS-026	26,0 millimètres	10,0 millimètres	130,0 millimètres	45 degrés	2,0 mm
BS-WPS-032	32,0 millimètres	12,0 millimètres	160,0 millimètres	45 degrés	2,2 mm

Normes de qualité strictes AQL 0,25/0,40

Étant donné que les micro-déchirures ou les fissures des lignes de séparation sur une gaine en caoutchouc flexible peuvent entraîner des défaillances structurelles prématurées sous des vibrations constantes, nous appliquons uneProtocole de qualité strict AQL 0,25/0,40sur tous les lots de production. Les inspections CCD automatisées et standardisées vérifient l'épaisseur des parois et la douceur des lignes de séparation.

AQL Quality Inspection for Rubber Wire Protection Sleeves

Scénarios d'application polyvalents pour les manchons de protection des fils

Application Scenarios for Wire Protection Sleeves

★┊ Conçu pour divers environnements d'ingénierie

Nos manchons de protection de fils en caoutchouc incurvés sont largement utilisés dans de nombreux systèmes industriels et automobiles, garantissant une durée de vie maximale des câbles et une isolation environnementale :

◌ Bougies d'allumage et fils d'allumage :La forme incurvée et fine de la trompette éloigne les fils d'allumage des collecteurs chauds, résistant à la chaleur intense sous le capot-et bloquant les vibrations.
◌ Boîtiers et prises d'armoire :Fournit un soulagement de traction flexible là où les cordons d'alimentation épais sortent des machines industrielles lourdes, évitant ainsi les frottements-des bords tranchants.
◌ Outils électriques portatifs :Agit comme un manchon de serrage pour cordon robuste-à la base de la poignée, protégeant les cordons d'alimentation des torsions, tractions et flexions brusques répétées.
◌ Routage des portes automobiles et des pare-feu :Les canaux exploitent les réseaux traversant les portes, les hayons et les pare-feu structurels, gardant les compartiments de cabine complètement étanches à la poussière et aux fumées.

Emballage en vrac et logistique mondiale

Pour éviter l'écrasement physique ou la déformation par flexion des profilés de manchons incurvés pendant le transport international, nos produits sont expédiés dans des boîtes en carton ondulé à double paroi avec un blindage intérieur en sac PE.

rubber wire protection sleeves packaging

Catégorie	Détails de l'emballage
Blindage intérieur	Sacs PE épais scellés avec un poids exact pour maintenir la propreté du caoutchouc et empêcher l'oxydation de la surface.
Emballage extérieur	Cartons principaux en carton ondulé à double-paroi, solidement enveloppés dans un film barrière contre l'humidité-.
Palettisation	Palettisé et cerclé à l'aide de bandes de tension en plastique-résistantes pour la sécurité des chariots élévateurs.
Options de personnalisation :Longueurs de rouleaux personnalisées, inserts d'étiquettes à code-barres et assortiments de tiroirs en plastique-prêts à-distribution pour les postes de travail d'assemblage.

🚚 Méthodes de commerce mondial et de fret

Méthode	Détails
Fret express	DHL, FedEx, UPS (3 à 5 jours ouvrables pour les prototypes et les échantillons d'essai)
Expédition en vrac	LCL ou FCL Sea Freight, Air Cargo (pour les horaires serrés des chaînes de montage)
Conditions commerciales	Port FOB de Xiamen, EXW, CIF, DDP (livraison droits acquittés jusqu'à votre usine)

Conformité et gestion de la qualité

Déclaration d'usine OEM du meilleur joint :1. Nous sommes une usine certifiée ISO et TUV.2. Nous sommes spécialisés dans l'industrie du caoutchouc depuis plus de 20 ans.3. Tous nos produits peuvent être conformes aux normes RoHS, REACH, UL, Prop 65, FDA, 3A.4. Qualité gérée selon les normes IATF 16949.5. Normes strictes AQL 0,25/0,40 pour la précision dimensionnelle.

FAQ sur les manchons de protection en caoutchouc

❓ Pourquoi l'EPDM est-il préféré aux plastiques PVC standards pour les gaines de protection de sortie de fil ?

Contrairement aux plastiques PVC rigides qui se raidissent et se fissurent sous l'effet du froid ou de l'exposition aux UV, l'EPDM composé conserve sa grande flexibilité et sa résistance à la déchirure-sur une large plage de températures (-40 degrés à 120 degrés). Sa mémoire élastomère lui permet de s'étirer sur les câbles et les connecteurs tout en reprenant sa forme d'étanchéité d'origine, conservant ainsi une excellente isolation contre la poussière et l'humidité.

❓ Pouvez-vous personnaliser un manchon incurvé pré-fendu (coupé) pour une installation ultérieure sur des connecteurs de fils préassemblés ?

Oui. Dans les environnements où des cosses de fils, des clips de bougies d'allumage ou des adaptateurs volumineux sont déjà sertis sur le faisceau de câbles, il est impossible de les faire passer à travers l'extrémité étroite d'une gaine solide. Nous personnalisons les manchons avec des fentes de moulage de haute-post-précision. Les opérateurs peuvent ouvrir la fente, enrouler la botte autour du harnais et l'ancrer en position sans qu'il soit nécessaire de démonter le connecteur.
