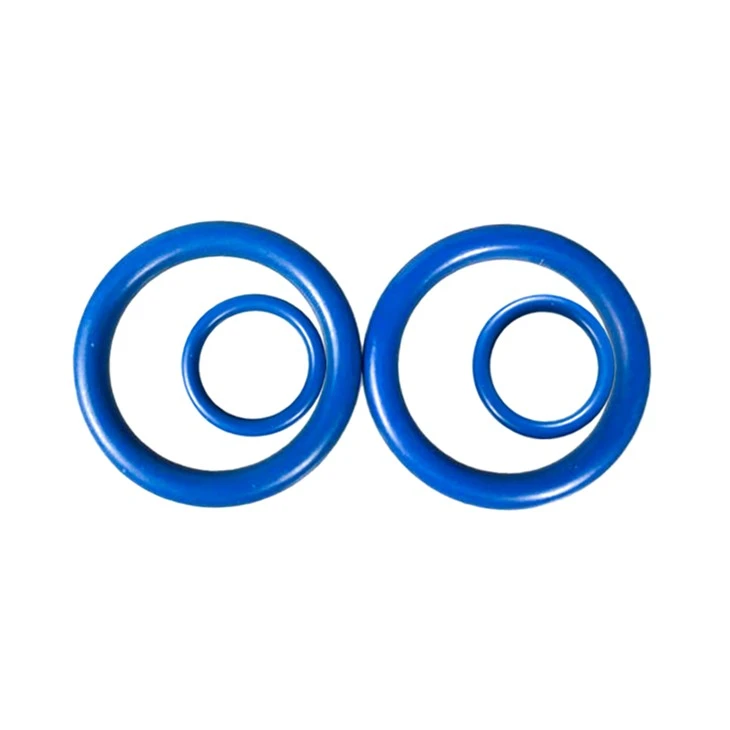

Joint torique avec revêtement PTFE

Les joints toriques-avec revêtement en PTFE représentent une solution d'étanchéité haute-performance conçue pour les environnements nécessitant une résistance chimique supérieure, un faible frottement et une durée de vie prolongée. En combinant un noyau en élastomère avec une couche externe en PTFE étroitement liée, ces joints offrent une durabilité et une stabilité exceptionnelles dans une vaste gamme d'applications industrielles, notamment le traitement chimique, les produits pharmaceutiques, les semi-conducteurs et les systèmes énergétiques. La conception avec revêtement PTFE- améliore à la fois la durée de vie fonctionnelle et la fiabilité opérationnelle, ce qui en fait un choix privilégié pour les environnements d'étanchéité exigeants.

Définition et structure :

Un joint torique à revêtement PTFE-est un composant d'étanchéité à double-couche constitué d'un noyau en élastomère - tel que NBR, EPDM, FKM ou silicone - entièrement encapsulé par une couche uniforme de PTFE. Cette coque en PTFE fournit une barrière avancée résistante aux produits chimiques-tout en maintenant la compression et l'élasticité de l'élastomère de base. Cette combinaison améliore la résistance aux produits chimiques corrosifs, aux températures élevées, aux fluctuations de pression extrêmes et au contact mécanique rigoureux.

Comment fonctionne le revêtement PTFE :

Le revêtement est appliqué à l'aide d'un processus de collage et de moulage-conçu avec précision pour garantir une couverture homogène et une adhérence optimale. Le revêtement varie généralement de 0,05 mm à 0,2 mm, offrant :

• Protection chimique supérieure :Empêche les milieux corrosifs de dégrader le noyau en élastomère.
• Faible frottement :Réduit considérablement l'usure et la force d'installation.
• Haute stabilité thermique :Maintient l'intégrité dans les environnements cryogéniques et à haute -température.
• Performances antiadhésives- :Réduit-l'accumulation de contaminants et simplifie le nettoyage.

Résistance chimique inégalée :

Le PTFE est inerte vis-à-vis de presque tous les produits chimiques, ce qui rend ces joints toriques- idéaux pour le contact avec des substances agressives :

• Acides : sulfurique, nitrique, chlorhydrique, etc.
• Médias alcalins et caustiques
• Solvants organiques et hydrocarbures
• Oxydants, agents de blanchiment et ozone
• Carburants, huiles et lubrifiants
• Intermédiaires chimiques de haute-pureté

Large plage de température de fonctionnement :

La couche de PTFE reste dimensionnellement stable et chimiquement inerte à des températures cryogéniques aussi basses que –200 degrés jusqu'à +260 degrés, en fonction de l'élastomère central sélectionné. Cela dépasse largement la plage de température des joints toriques en caoutchouc non revêtus standard.

Faible friction et durée de vie plus longue :

La surface PTFE réduit les contraintes mécaniques et les dommages liés à l'installation, en particulier dans les applications dynamiques :

• Frottement réduit lors des mouvements coulissants et alternatifs
• Risque réduit de déchirure de la surface lors de l'assemblage
• Génération de chaleur réduite par contact dynamique
• Réduction de l'usure liée au glissement et aux vibrations-liées aux bâtons

Surface hygiénique et antiadhésive :

La finition lisse en PTFE empêche l'adhésion des particules et l'accumulation de bactéries, ce qui rend les joints adaptés aux systèmes hygiéniques.

• Aucune absorption des médias
• Formation bactérienne minimale
• Nettoyage et stérilisation faciles
• Non-tachant et non-réactif

Rentabilité au fil du temps :

Les joints toriques à revêtement PTFE réduisent la fréquence de remplacement et les exigences de maintenance :

• Durée de vie plus longue
• Fiabilité d’étanchéité supérieure
• Temps d'arrêt réduits
• Compatible avec les conceptions standards de rainures de joints toriques-

Options de matériaux de base :

Caractéristiques du revêtement PTFE :

• Épaisseur:0,05 à 0,2 mm
• Rugosité de la surface :Ra 0,4–0,8 µm
• Résistance au pH : 0–14
• Coefficient de frottement : 0.05–0.15
• Perméabilité:Extrêmement faible
• Qualité FDA disponible
• USP classe VI disponible

Évaluations des performances :

Traitement chimique

• Réacteurs et mélangeurs
• Joints de pompe et de valve
• Connecteurs pour tubes et brides
• Joints de réservoir de stockage

Production pharmaceutique

• Chambres stériles
• Ports du bioréacteur
• Lignes de remplissage
• Systèmes de vapeur propres

Nourriture et boissons

• Équipement de mélange
• Systèmes SIP/CIP
• Lignes de conditionnement
• Matériel de dosage et de distribution

Fabrication de semi-conducteurs

• Distribution de produits chimiques ultra-purs
• Chambres à vide
• Conduites de gaz
• Systèmes de gravure

Pétrole et gaz

• Équipement de tête de puits
• Pipelines
• Pompes et compresseurs
• Traitement en raffinerie

Autres utilisations

• Automobile et aérospatiale
• Traitement de l'eau
• Instrumentation analytique
• Dispositifs médicaux

Compatibilité chimique

Exigences de température

• < -40°C:EPDM, Silicone
• -40 degrés à 100 degrés :NBR, EPDM
• 100 degrés à 150 degrés :FKM, HNBR
• 150 degrés à 200 degrés :FKM, Silicone
• >200 degrés :FFKM

Guide de dureté

Conception de rainure

Joints statiques :

• Compression : 15 à 25 %
• Largeur : 1,02 à 1,08 × diamètre du cordon
• Surface : Ra 0,4–1,6 μm

Sceaux dynamiques :

• Compression : 8 à 12 %
• Espace d'extrusion :<0.3 mm
• Avance-dans le chanfrein : 15 à 25 degrés

Facteurs de compatibilité

• Comportement au gonflement des élastomères
• Effet de perméation des médias
• Sélection de lubrifiant
• Sensibilité aux agents de nettoyage

Contrôle qualité de fabrication

• Contrôle de l'épaisseur du revêtement
• Test d'intégrité des liaisons
• Vérification dimensionnelle et dureté
• Détection des défauts de surface
• Système de traçabilité des lots

Normes de test

• ASTM D2000 (classifications des élastomères)
• ISO 3601 (dimensions du joint torique-)
• FDA / USP Classe VI (conformité sanitaire)
• ISO 10993 (biocompatibilité)

Les joints toriques à revêtement PTFE offrent une combinaison unique de durabilité, de résistance chimique et de faible friction tout en conservant l'élasticité de leurs noyaux en élastomère. Leur capacité à fonctionner efficacement dans des conditions chimiques, thermiques et mécaniques difficiles en fait une solution d’étanchéité optimale dans de nombreux secteurs. Pour les ingénieurs et les concepteurs de systèmes recherchant une fiabilité à long-terme, une durée de vie améliorée et des performances stables dans des conditions exigeantes, les joints toriques-avec revêtement PTFE offrent une valeur et une polyvalence inégalées.
